ЭЧК Канавочный эталон чувствительности "Инспектор" Fe 11 (набор 10 шт.) с калибровкой
ЭЧК Канавочный эталон чувствительности "Инспектор" Fe 11 (набор 10 шт.) с калибровкой
Купить на маркетплейсах:
Комплект 10шт + калибровка
Назначение: применяются для оценки чувствительности радиографического контроля. Оценка чувствительности проводится путем сравнения потемнений на радиографическом снимке с размерами эталонных канавок.
Эталоны чувствительности изготовлены в соответствии с ГОСТ 7512-82.
Канавочные эталоны чувствительности имеют шесть канавок. Материал эталона должен быть аналогичен материалу контролируемого изделия.
Материал эталона: сталь с гальваническим антикоррозионным покрытием
Канавочные эталоны чувствительности представляют собой пластины с идеальными дефектами, контуры которых резко очерчены. На границе дефектов эталона резко изменяется суммарная толщина просвечиваемого материала, в то время как в реальном металле постепенное изменение его толщины на границе дефект-бездефектная зона.
Канавочные эталоны чувствительности. Размеры по ГОСТ 7512-82.
|
Номер эталона |
Глубина канавок | Предельное отклонение глубины канавок | R, не более | a | b | c | h | l | ||||||||||
| 1 (11) | h1 | h2 | h3 | h4 | h5 | h6 | -0,05 | 0,1 | Ном. | Откл. | Ном. | Откл. | Ном. | Откл. | Ном. | Откл. | Ном. | Откл. |
| 0,60 | 0,50 | 0,40 | 0,30 | 0,20 | 0,10 | 2,5 | ±0,3 | 0,5 | +0,2 | 10 | -0,36 | 2 | -0,1 | 30 | -0,52 | |||
| ±0,15 | +0,1 | |||||||||||||||||

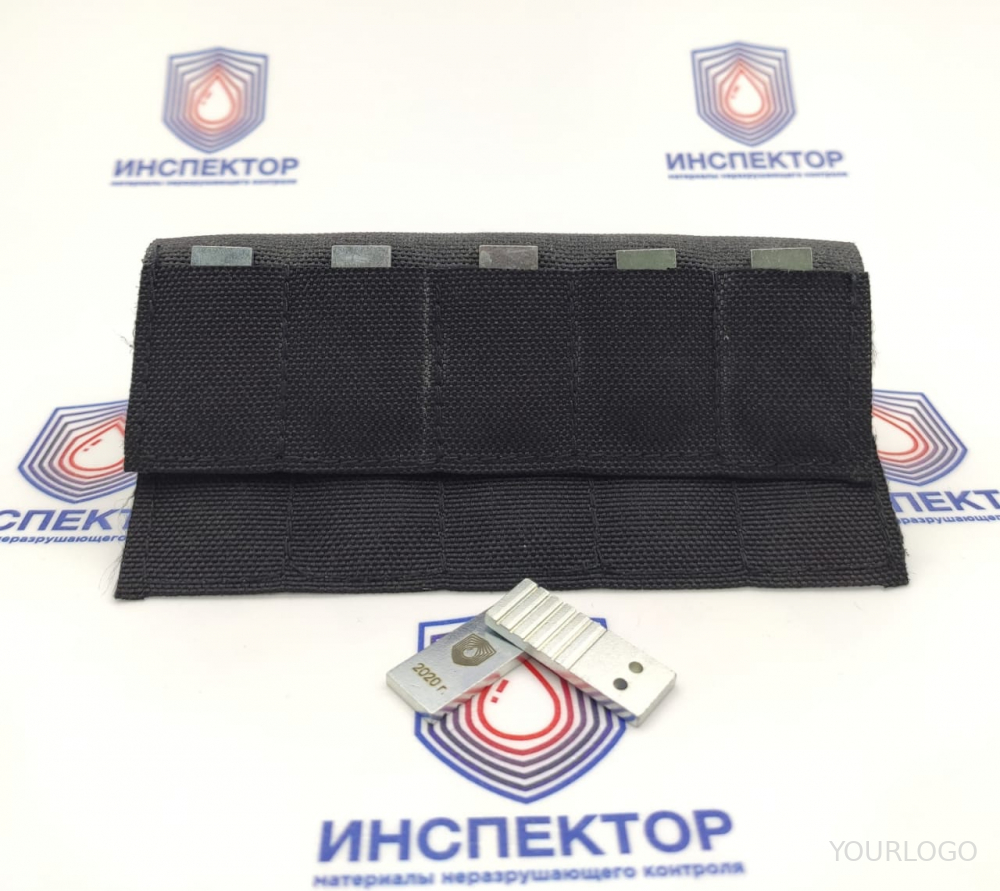

Комплектация: Эталон канавочный 10шт, чехол 1шт, паспорт 1шт, свидетельство о калибровке 1шт.
