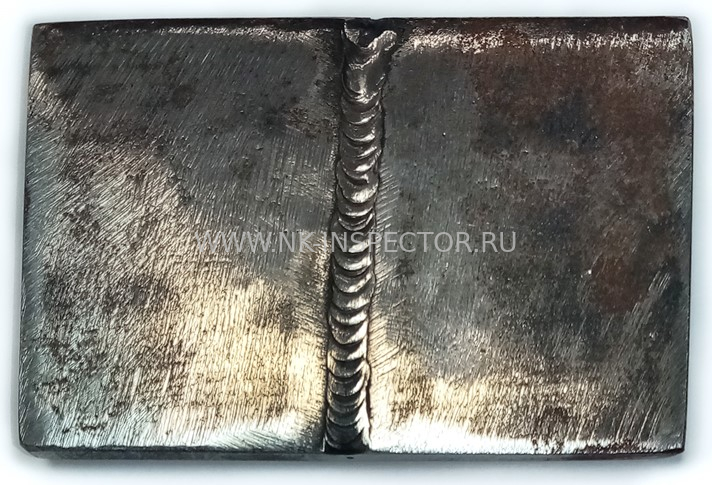

Экзаменационный образец ЭО-11(П) для практического экзамена по методу ПВК
Экзаменационный образец ЭО-11(П) для практического экзамена по методу ПВК
В наличии: 0 шт.
Пожаловаться на цену
Экзаменационный образец соответствует актуальным стандартам и ГОСТам
|
Тип образца |
Стыковое сварное соединение пластин типа С21 по ГОСТ 14771-76 |
|
Материал образца |
09Г2С |
|
Размеры образца, мм |
82х45, S=6,0 |
|
Шероховатость поверхности основного металла |
Не хуже Ra3,2 |
|
Зона контроля |
Сварной шов и прилегающие к нему участки основного металла шириной по 20 мм |
НТД на проведение контроля: РД 13-06-2006, ГОСТ 18442-80 (II кл.)
НТД по оценке качества: СТО 00220368-024-2017

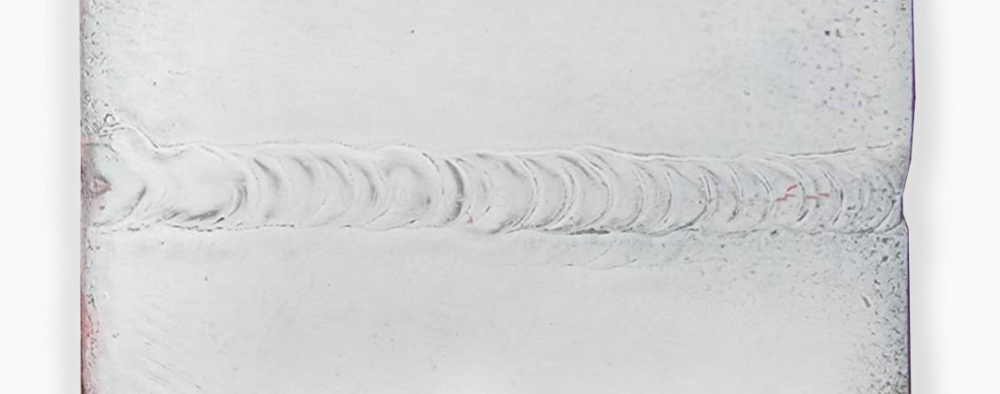

Дефекты: трещины сварного шва
Комплектация:
- Экзаменационный образец;
- Радиографический снимок образца;
- Паспорт;
- Технологическая карта;
- Дефектограмма;
- Протокол (заключение) с результатами контроля дефектоскописта 2 уровня.
